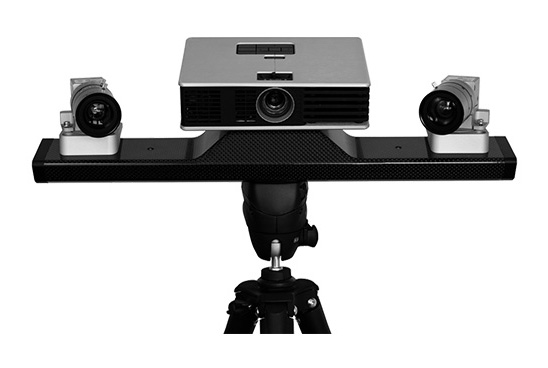

HDI Carbon 3D Scanner

持ち運びが簡単でカラースキャンも実現

HDI Carbon の特徴

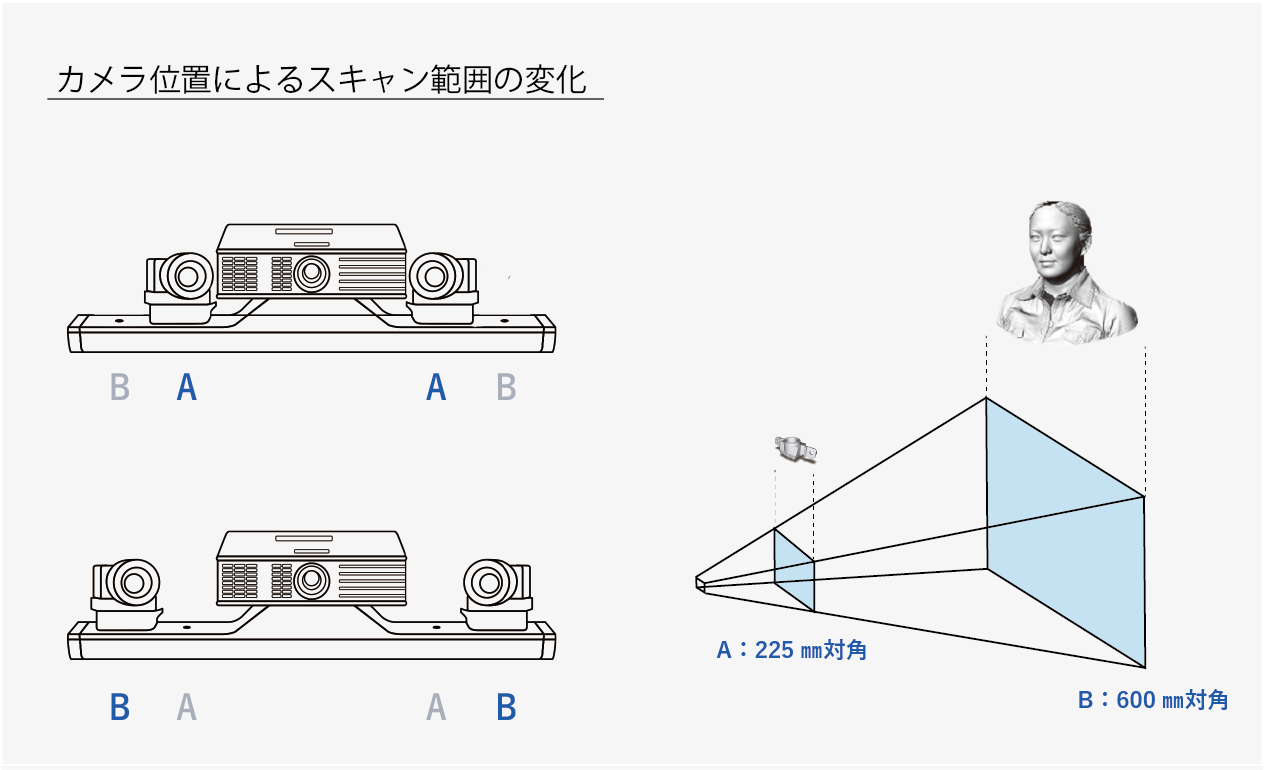

カメラの位置を変更することで様々なワークサイズに対応

カメラの位置を変更することでスキャン範囲を柔軟に設定することができます。

内側にカメラを置くことで小さなものをより細かくスキャンでき、大きな被写体の場合は外側にカメラを置くことで1ショットのスキャン範囲が広がり、効率よくスキャンを行うことが可能です。

部品、人体、自動車パーツなど様々な分野で活躍できます。

スキャンスピードは1ショット1秒

HDI Carbonは約1秒でオブジェクトをスキャンできます。

スキャンされたデータは類似形状を読み取り自動で位置合わせされるため、初心者の方でも簡単に3Dデータを取得することができます。

カラースキャンが可能

カラーのカメラユニットを搭載しているため、形状データのみならずテクスチャーデータの取得が可能です。

そのため、デザインの検討やCGなど幅広い分野で活用することができます。

コンパクトな設計で持ち運びが簡単

コンパクトで軽いHDI Carbonは専用のケースに収納し、簡単に持ち運ぶことができるため、様々な場所でのスキャンを可能にします。

軽量で携帯性が高い

FlexScan3D ソフトウェア

HDIシリーズに付属のFlexScan3Dはデータの処理速度がとても速く、自動で位置合わせを行うため初心者にも扱いやすいソフトウェアです。

自動位置合わせ

類似形状を読み取り位置合わせを行うため、マーカーは必要ありません。

オプションのターンテーブルを使用すると、1クリックでスキャンから位置合わせ、データの結合まで行うことが可能です。

計測・偏差解析が可能

スキャンしたデータの計測と、カラーマップでの偏差解析が可能です。

設計データとの比較や、簡易計測がFlexScan上で可能なため、別途ソフトウェアを準備する必要はありません。

充実した穴埋め機能

スキャンしたデータの穴埋めもFlexScan3Dで行うことができ、形状に合わせた穴埋めの設定が可能です。

製品仕様

モデルカメラ画素数読取範囲(FOV)解像度(平均点数)精度出力フォーマット
HDI Carbon3MG Pixel225mm, 600mm200 万個FOV 225mm:0.035mm
FOV 600mm:0.050mm
PLY, OBJ, STL, ASC, FBX, 3D3

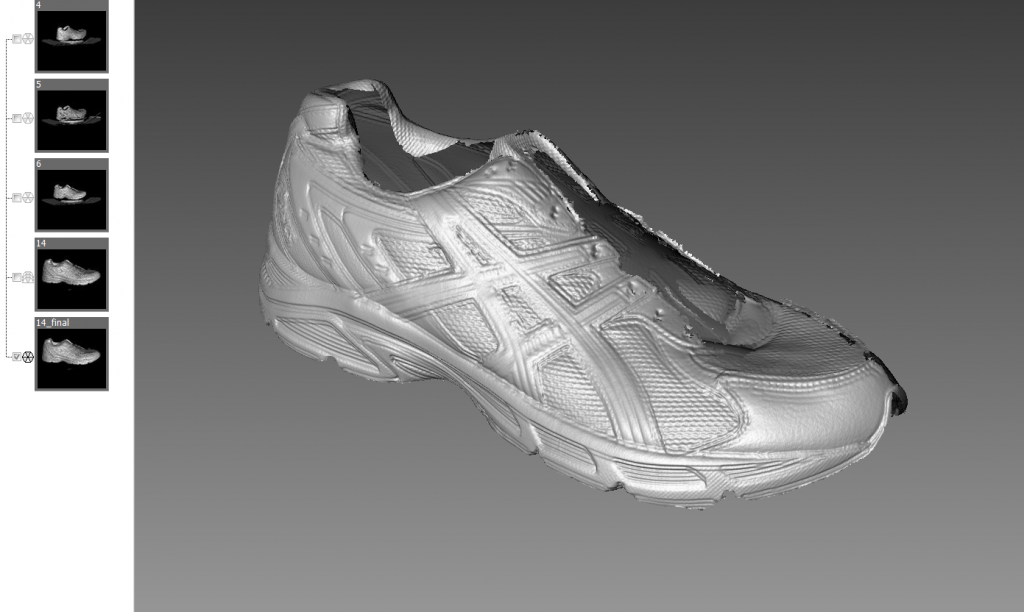

スキャンサンプル

資料・スキャンデータのダウンロード

本製品の資料およびスキャンデータをダウンロードいただけます。

その他のHDIシリーズスキャナー

HDI Compact

キャリブレーション不要、卓上サイズの対象物を高精度で撮影可能
