SolidWorksの「ブロック作成」について

今回は、SolidWorksの機能の中から、「ブロックの作成」についてをご紹介致します。

この機能はスケッチャーにて使用し、選択した要素を一つの「かたまり」に置き換えることができます。

1.ブロック化したい要素を作成する

2.ブロック化したい要素を選択後、右クリックから「ブロック作成」をクリック

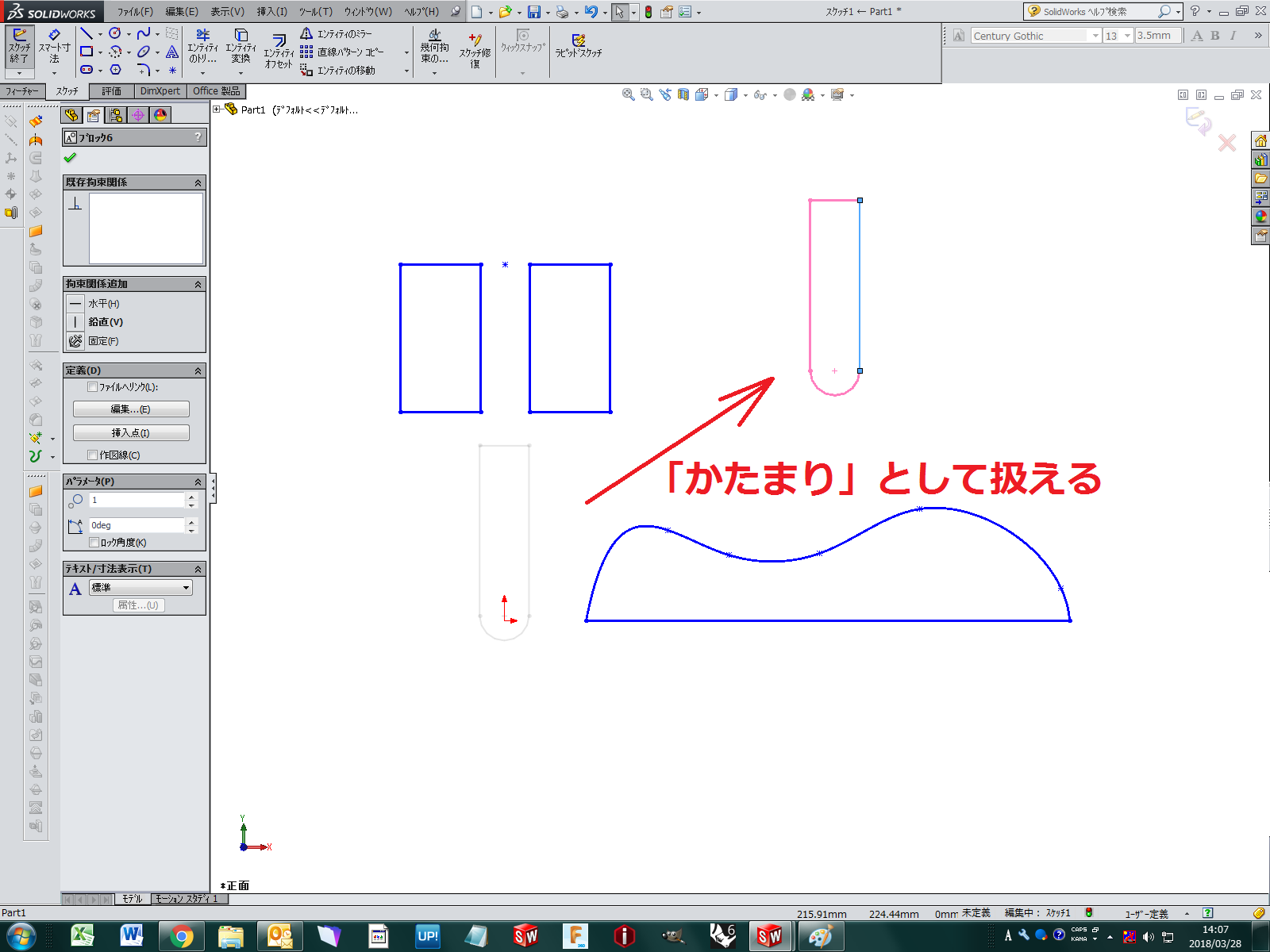

3.要素は「ブロック」に置き換えられる

4.拘束等を追加して、リンク機構の動作を再現等も出来る

使い方によっては、スケッチ作成の効率を上げることができるかもしれません。

今回は、SolidWorksの「ブロック作成」についてをご紹介致しました。

以上、ディプロス設計の清原でした。
