Mesh2Surfaceでのメッシュ分割方法

今回はMesh2SurfaceのSegmentation機能について紹介です。

以前の記事では、Segmentation機能を使って自動でメッシュを分割する方法について紹介しました。

https://www.dipross.co.jp/eng/2017/09/mesh2surface-5.html

ですが、実は分割したい場所を任意に選択することもできます。

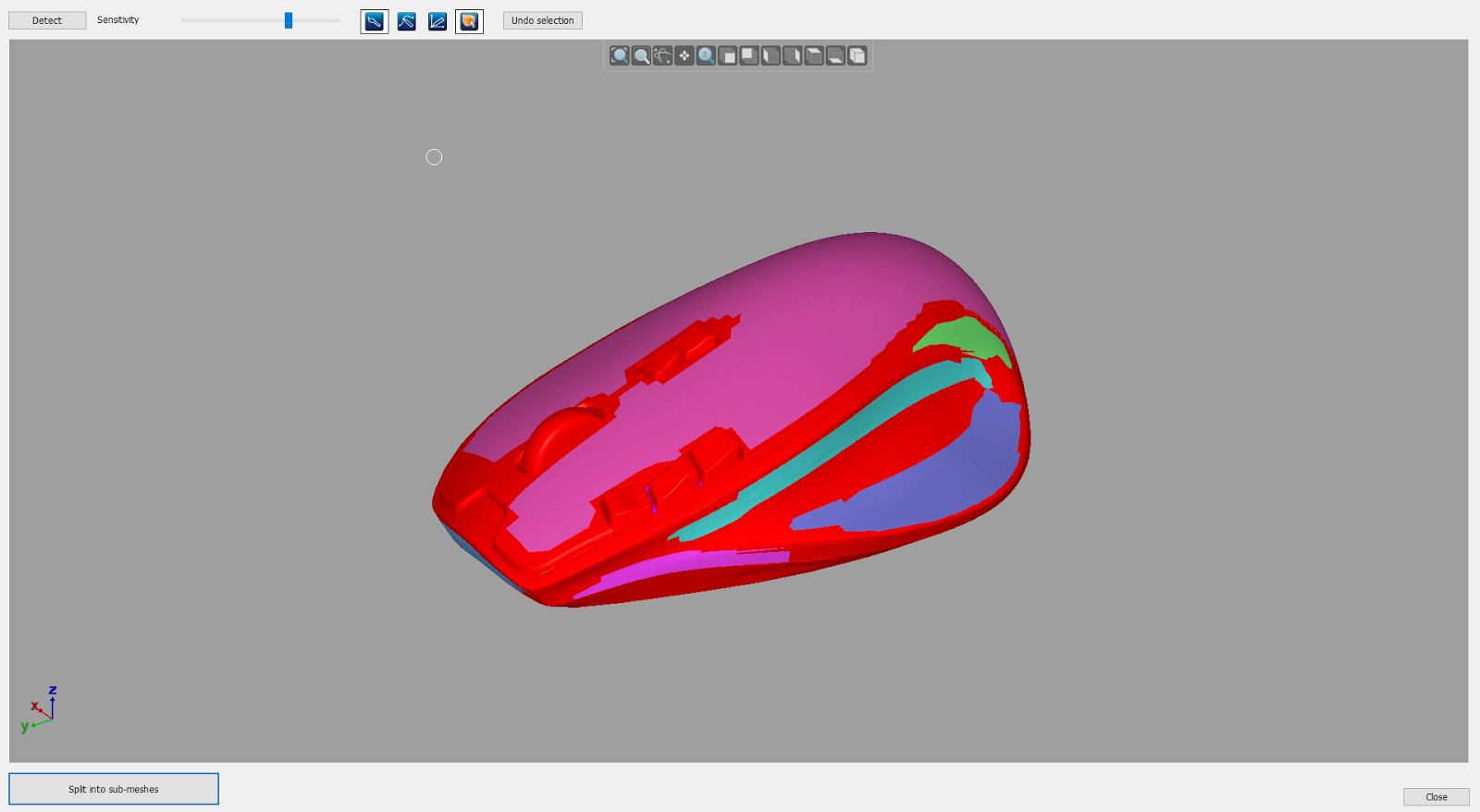

上図のようにDetectのスライダー調節だけでは、綺麗に分割しきれない部分がでてくることがありますが、下図のように任意の場所を選択することで、メッシュを綺麗に分割することができます。メッシュを1面づつ選択できるので、非常に細かい精度で分割可能です。

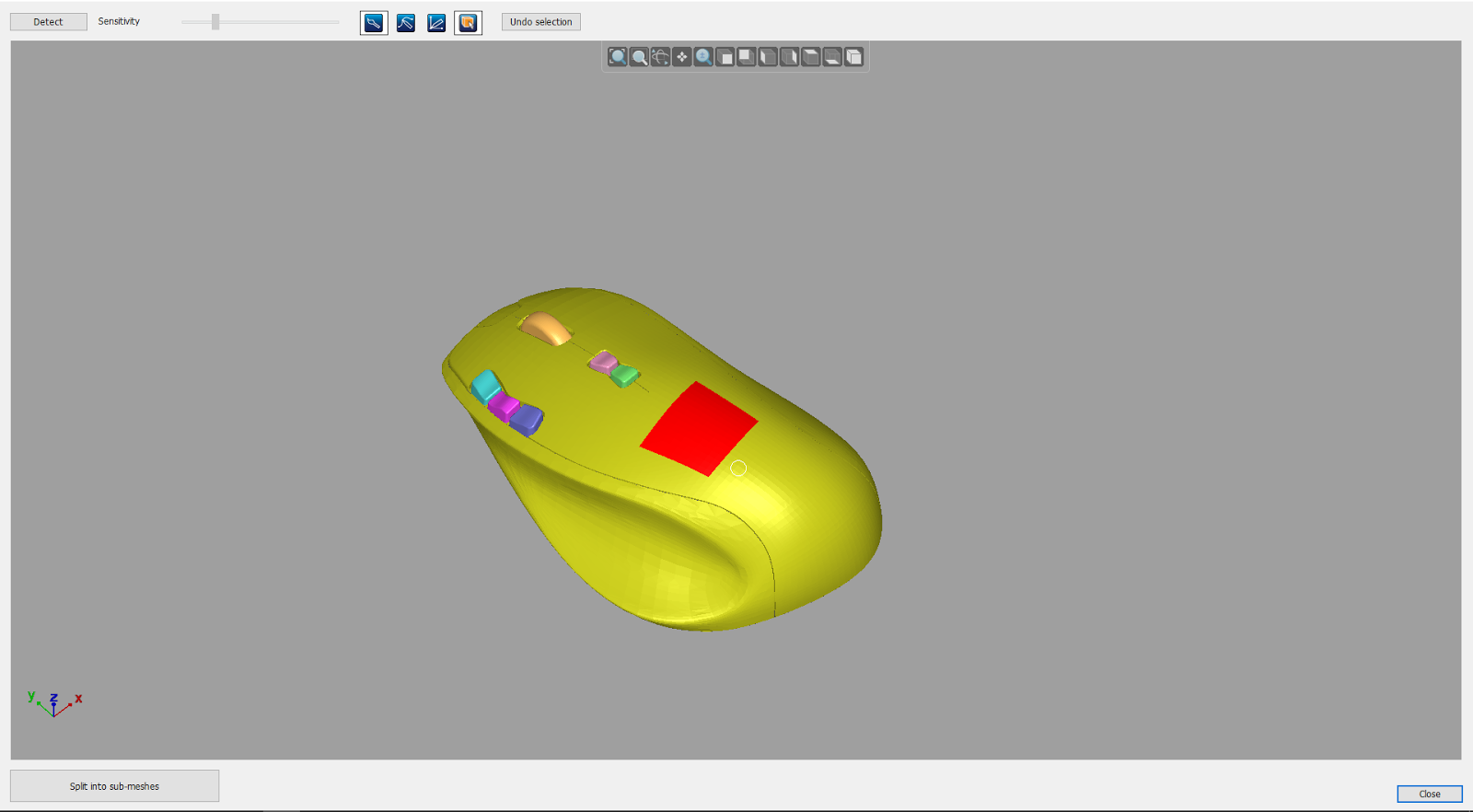

赤い部分が自分で選択した部分です。わかりやすく通常分割しないであろう部分も選択しています。選択の方法も、スライダー右横のボタンで「フリーハンド」「直線」など使い分けができます。

自動分割機能をうまく組み合わせることで、効率的にメッシュの分割ができます。特に、Freeformで作られたフィギュアなど、有機的な形状のものを分割したいときに効果を発揮します。

Mesh2Surfaceは無料の体験版もありますので、是非お試しください。
