知っていると便利なRhinocerosのショートカット

知っておくと便利なRhinocerosのショートカットをご紹介したいと思います。

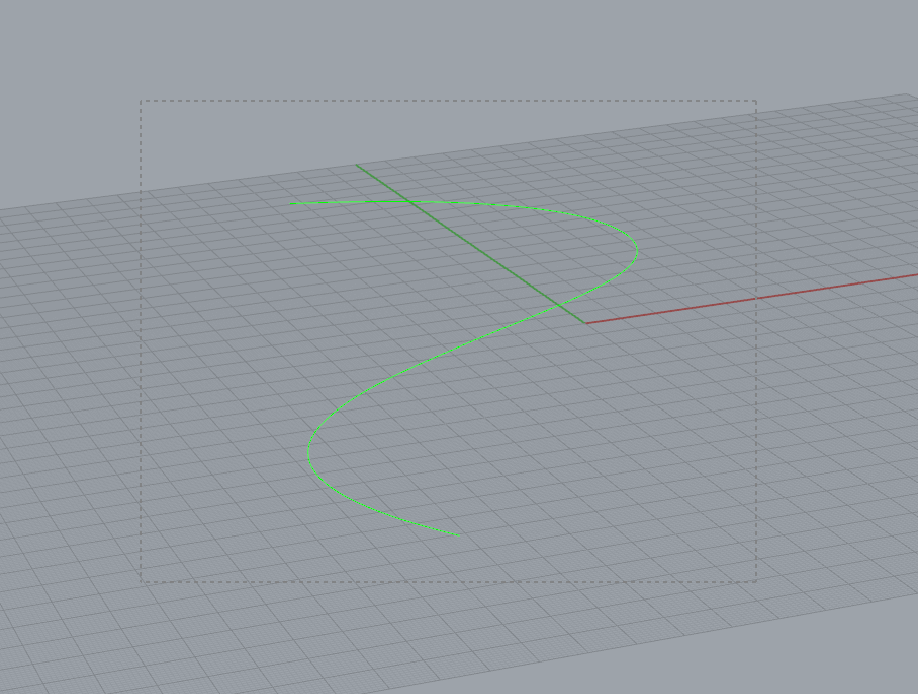

Ctrlキーを使った押し出しで、やり方としては、曲線を選択して

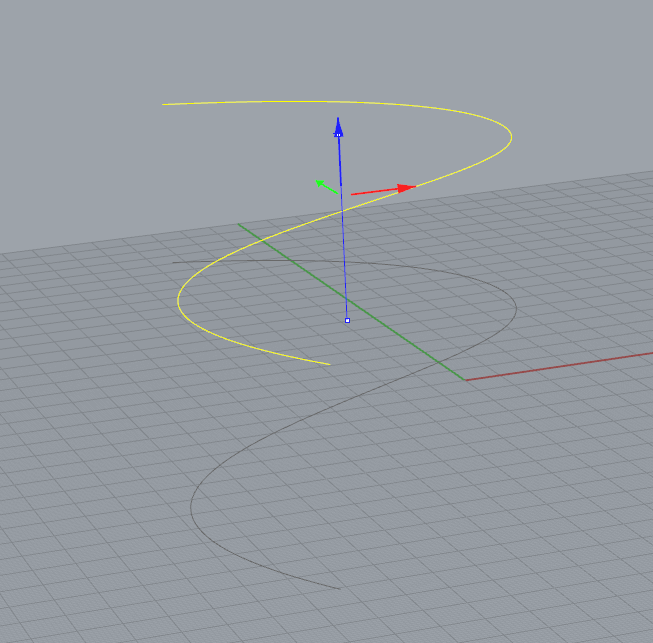

ガムボールなどでドラッグしている途中でCtrlキーを押します。

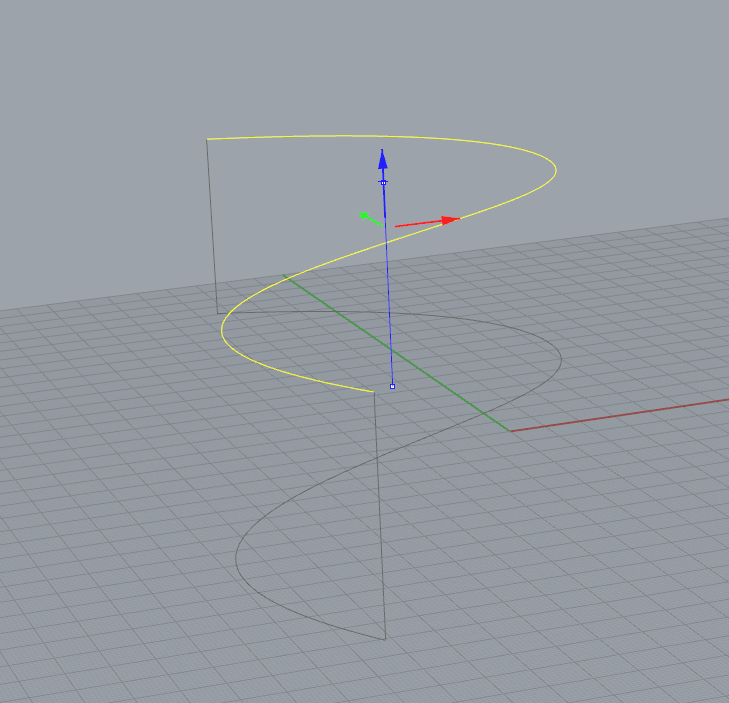

すると、曲線の両端が灰色の線で結ばれるので、この状態でCtrlキーを押したままドラッグを離します。

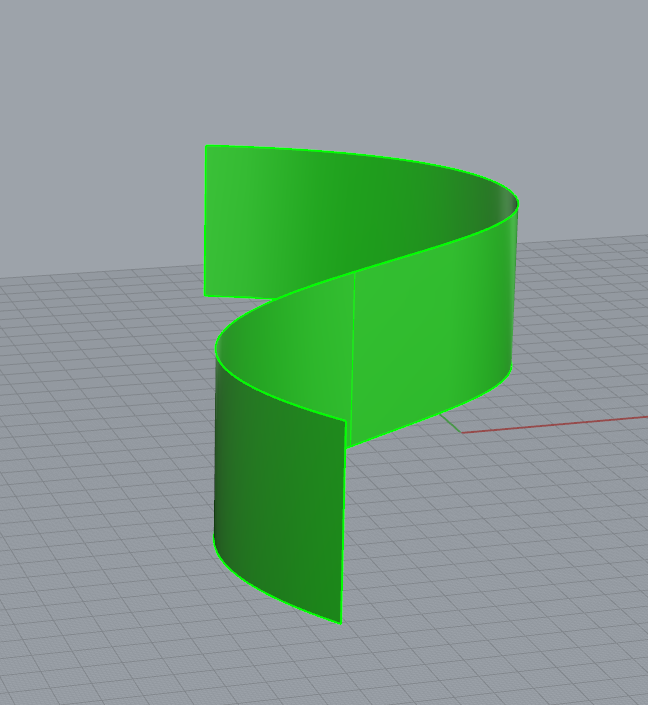

元の位置からドラッグした位置までにサーフェスが作成されました。

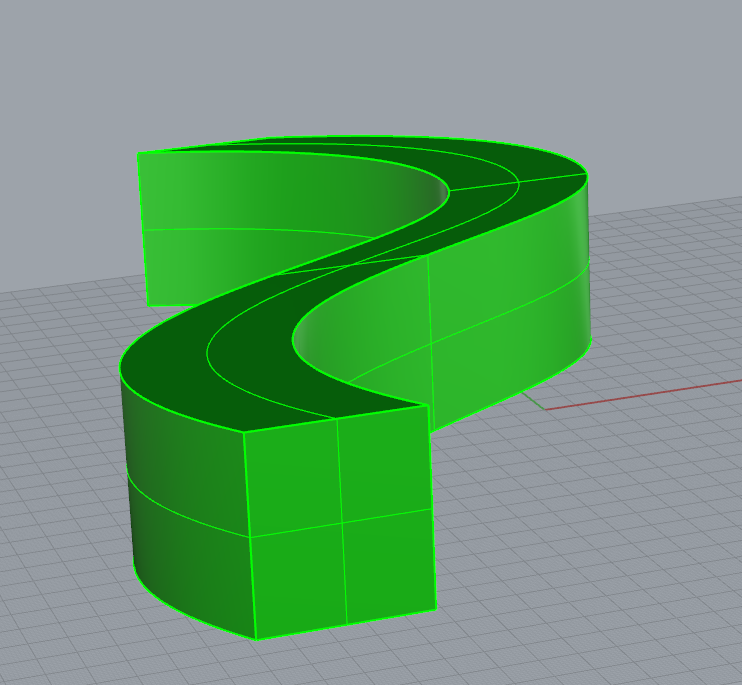

またサーフェスにこのショートカットを使うと、ポリサーフェスが作成されます。
(サーフェスの場合は灰色の線は出てきません)

コマンドにも押し出しはありますが、ショートカットの場合は設定がないので、コマンドより早く作成することができます。

ただし、このショートカットの注意点としては、細かい設定ができません。両方向で出したい場合や押し出しの方向を正確に決めたいなど、細かい設定をしたい場合はコマンドを使う必要が出てきます。

覚えておくとスピードアップにつながるので、ぜひ使ってみてください。
